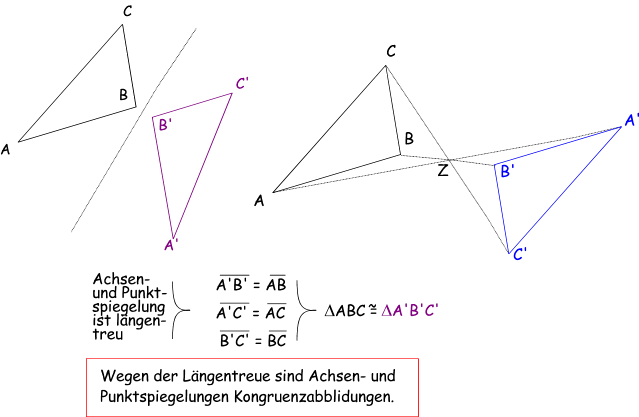

Achsen- und Punktspiegelungen
Zwei Achsenspiegelungen
Konstruktion von Spiegelachsen
Licht im Winkelspiegel
Gruppenaufgabe:
Spiegele ein Dreieck nacheinander an zwei Achsen und erkläre, was dabei herauskommt.
Winkel zwischen den Achsen: 0° (Achsenabstand 2cm, 3cm, 4cm) 20° 30° 40° 45° 60° 90°
a) parallele Achsen
![](achsenparallel.gif)
v =
d1+d1' +
d2+d2' =
2 · d1' + 2 · d2 =
2 · ( d1' + d2 )
Merke:
Doppelspiegelungen an parallelen Achsen bewirken eine Verschiebung um den doppelten Achsenabstand.
b) Sich schneidende Achsen
![](achsenwinkel.gif)
Drehwinkel insgesamt:
δ = α+α' + β+β' = 2 α' + 2 beta = 2 · ( α' + β )
Merke:
Doppelspiegelungen an sich schneidenden Achsen bewirken eine Drehung um den doppelten Schnittwinkel.
Aufgabe:
Konstruiere Spiegelachsen so, dass eine gegebene Strecke [R S] auf eine dazu kongruente Strecke [R S] abgebildet wird.
![](konstruktion_achsen_0.gif)
Lösung
Mit der ersten Spiegelachse a1 soll R nach R abgebildet werden. Dabei entsteht natürlich auch S' als Bild von S:
![](konstruktion_achsen_1.gif)
Mit der zweiten Spiegelachse soll S' nach S abgebildet werden. Dabei darf das Bild von R aber nicht mehr woanders liegen.
Deshalb muss a2 durch R gehen:
![](konstruktion_achsen_2.gif)
a2 trifft die Gerade S'S automatisch im rechten Winkel: Die Strecke [RS'] und die Strecke [R S] sind gleichlang (Längentreue bei Achsenspiegelungen).
Deshalb entsteht ein gleichschenkliges Dreieck S'RS. Die Symmetrieachse a2 dieses Dreiecks trifft aber die Basis genau im rechten Winkel.
Übungsaufgabe:
Gegeben sind die Punkte A(2;1), B(1;4), C(5;5) und D(8;4)
Konstruiere die Spiegelachsen zur Abbildung der Strecke [AB] nach [CD].
Aufgabe:
Konstruiere höchstens drei Spiegelachsen so, dass ein Dreieck durch Nacheinanderspiegelung in ein dazu kongruentes abgebildet wird:

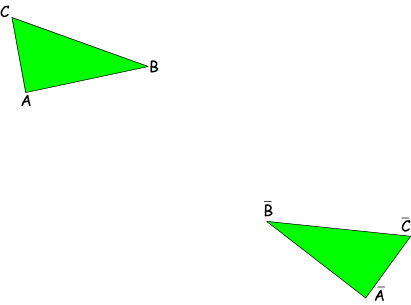

![](konstruktion_achsen_5.gif)
Idee:
Konstruiere zuerst die Achsen a1 und a2 zur Abbildung von A und B. Wegen der Längen- und Winkeltreue liegt dann C automatisch an der richtigen Position (insgesamt gleichsinnige Abbildung) oder muss nur noch einmal gespiegelt werden (insgesamt gegensinnige Abbildung).

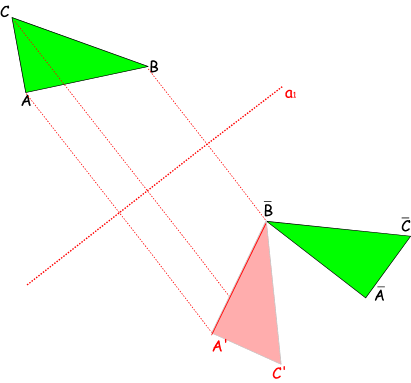

![](konstruktion_achsen_6.gif)

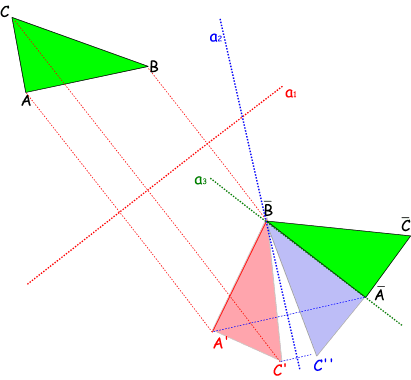

![](konstruktion_achsen_7.gif)
Licht breitet sich geradlinig aus. Wenn es auf einen Spiegel trifft dann wird es in dem gleichen Winkel reflektiert, mit dem es auf die Spiegelfläche trifft:
![](spiegel_reflexion.gif)
So gesehen entspricht dies einer Achsenspiegelung der "Laserstrahlgeraden" an der Spiegeloberfläche.

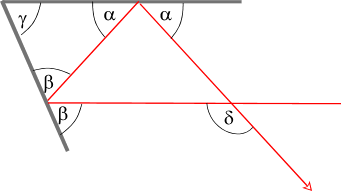

Ordnet man zwei Spiegel in einem bestimmten Winkel γ zueinander an und lässt einen Laserstrahl so einfallen, dass er an beiden Spiegeln genau einmal reflektiert wird, so erhält man folgende Figur:
Im entstehenden roten Dreieck gilt:
δ = 180° - 2α + 180° - 2β (Außenwinkelsatz im Dreieck)
δ = 2 · (180° - α - β) (Distributivgesetz)
δ = 2 γ (Dreieck mit α β und γ)
Wird (aus beliebiger Richtung kommendes) Licht im Winkelspiegel reflektiert, so wird es immer um den doppelten Winkel gedreht, den die Spiegel miteinander einschließen.
